q641f氣動法蘭球閥詳細資料
氣動法蘭球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯、ppl等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
q641f氣動法蘭球閥簡介：
氣動法蘭球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
q641f氣動法蘭球閥性能參數:
| 公稱通徑dn(mm) | dn15～dn400 |
| 公稱壓力 | 1.6、4.0、6.4mpa、ansi150、300(lb)、jis10、20k |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～ 180℃ -40～ 350℃ |
| 泄漏量 | 0 符合ansib16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | a105、f304、f316、wcb、fzg1cr18ni9ti、zg1cr18ni12mo2ti、cf8、cf8m、cf3m |
| 閥座材料 | 聚四氟乙烯(常溫)、特制ppl(高溫) |
| 防爆級組 | dⅱbt4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 | 220vac、24vdc |
| 氣源壓力 mpa | 0.4～0.7mpa |
| 固有可調比 r | 100:1 |
| 可選 附件 | 電磁閥、回訊器、空氣過濾減壓閥、定位器、手動機構 |
q641f氣動法蘭球閥流量特性kv值:
| 公稱通徑 (dn) |
不同開度角下的kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 1530 |
q641f氣動法蘭球閥主要外形尺寸
敬請來電咨詢！

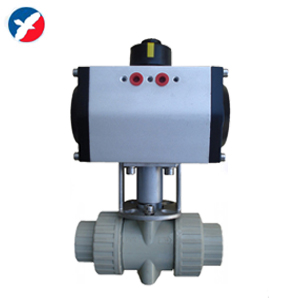

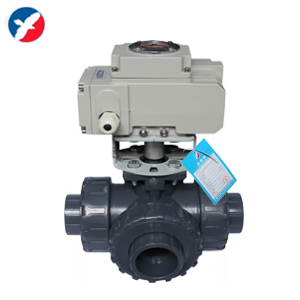

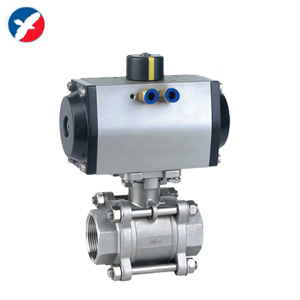

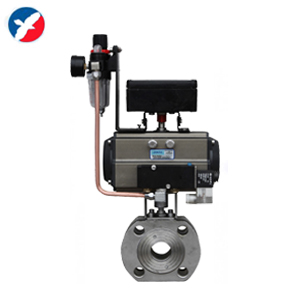

| 氣動三片式球閥 | 電動pvc三通球閥 | 氣動超薄型球閥 | 氣動pp球閥 |
|
|
|
|
