ldh型電動單梁環形軌道起重機

起重量：1t - 20t

起升高度：6m 9m 12m 18m 24m 30m

跨度：7.5m - 40m

工作級別：a3 - a6

起升結構：電動葫蘆

操作方式：地操 空操 無線

產品介紹：

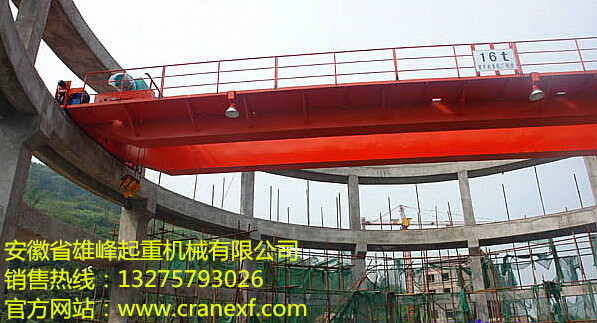

 環形軌道用電動單梁起重機簡稱環吊，它包括電動單梁上的電動葫蘆，環形軌道的對角線上裝有電動單梁大車，環形軌道半徑處內彎角上裝有環形端梁，電動單梁橫跨環形軌道內徑，其兩端通過掛板用螺栓固定在環形端梁上。電動單梁大車上的驅動裝置通過車輪組坐在環形軌道上。環形軌道處設計的內彎角是滿足車輪組中心線與環形軌道中心線相切。本實用新型具有以下效果：電動環形單梁起重機大車驅動采用對角布置，工作時端梁裝置沿環形軌道運行，使電動單梁主梁以其跨度中心為圓心作旋轉動作，電動葫蘆作業范圍為圓形覆蓋面積，工作盲區達到最小。

 它與一般直線運行起重機的區別不僅在于起重機作環行旋轉運動,還因為其工作場所和工作環境的特殊性,有許多特殊的要求:按照單一故障保護原則設計,保證系統中任何一個零部件失效后,載荷不至于墜落,具有足夠的安全性；吊點定位準確,對中性好,防誤操作,耐壓力,耐輻射,耐噴淋水,抗震。

 本公司可生產起重量1-20噸，回轉半徑5-30米，起升高度5-40米的電動單梁起重機、電動雙梁橋式起重機和電動懸掛起重機。

性能特點：

●作業范圍為圓形覆蓋面積，工作盲區達到最�。�

●整機結構新穎、工藝性好，操作靈活平穩，安全可靠；

●快速、平穩的裝載 ；

●結構緊湊，性能卓越；

●安全可靠、性能優良；

●結構合理，整機剛性強 ；

●自重輕、輪壓小；

●操作簡單，使用維護方便，維修保養成本低；

●重量輕、外形美觀；

●噪音小、無沖擊，使用壽命長；

●體積小，可以有效利用廠房空間。

訂貨須知：

1．訂貨前應確定起重機下列主要參數：起重量、跨度、起吊高度、環形軌道內徑，如果可以提供廠房圖紙，會是最好的支持。

列如：起重量：5t，跨度22.5m，起吊高度30m

2．訂貨時須確定電動葫蘆的速度，電動葫蘆有單速跟雙速區別。如有其他特殊要求，或有更多詳細資料，請告知，我們會更準確的給出價格！

起重機制造標準

●jb/t1306-2008     電動單梁起重機

●gb/t14405-93      通用橋式起重機

●gb3811-2008       起重機設計規范

●q/dq104-88        焊接結構件通用技術條件

●gb13308-1998      起重機滑車安全要求

●gb6067-85         起重機安全規程

●gb/t5905-2011     起重機試驗規范和程序

●gb8918-1996       鋼絲繩

●gb/t522611-96     工業機械電氣設備通用技術條件

●jb/t5663.2-91     電動葫蘆門式起重機

●gb2894-82         安全標志、安全色等

●gb12348-90        工業企業廠界噪聲標準

●gb50278-2010      起重設備安裝工程施工及驗收規范

●gb12265-90        機械防護安全距離

●gb12801-91        生產過程安全、衛生要求總則

●gb5083-85         生產設備安全衛生設計總則

●gb7248-87         電光源的安全要求

起重機材質標準

●gb19-90             包裝、儲備圖示標志

●zbj19010-88         起重機減速器

●gb6164.3-85         起重機橡膠緩沖器

●gb5117-85           碳鋼焊條

●gb5118-85           低合金鋼焊條

●gb700-88            碳素鋼埋弧焊用焊條用焊劑

●gb5293-85           焊接鋼絲

●gb1300-77           低合金結構鋼

●gb4628              車輪

應用范圍：

 用于水廠泵房，用于平時水泵的檢修工作，也適用于在核電站建設期間,用于反應堆壓力容器、蒸汽發生器等設備的吊裝任務，在核電站停堆換料期間,用于反應堆壓力容器頂蓋等設備的吊起和安裝。
