激光指向儀生產廠家

激光指向儀采用半導體激光器作為光源，功耗低、光束重量好、體積小、重量輕、安裝使用簡便、性能穩定可靠，可廣泛用于礦山巷道掘進時的指向定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直等。

礦用本安型激光指向儀（以下簡稱指向儀）采用半導體激光器作為光源，便攜式結構，具有功耗低、光束質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠等特點。本產品獨特的一體化設計，大大方便了安裝、調整。產品配備本質安全型直流電源，適用于無交流電源場所或頻繁移動場所，可連續工作大于100h。

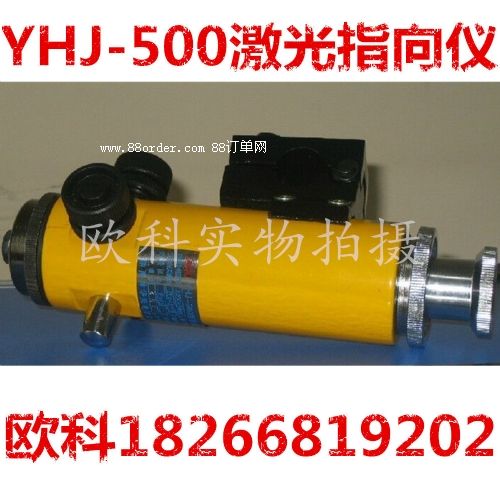

型號：yhj800/yhj1000/yhj1200/yhj1500型

1、結構

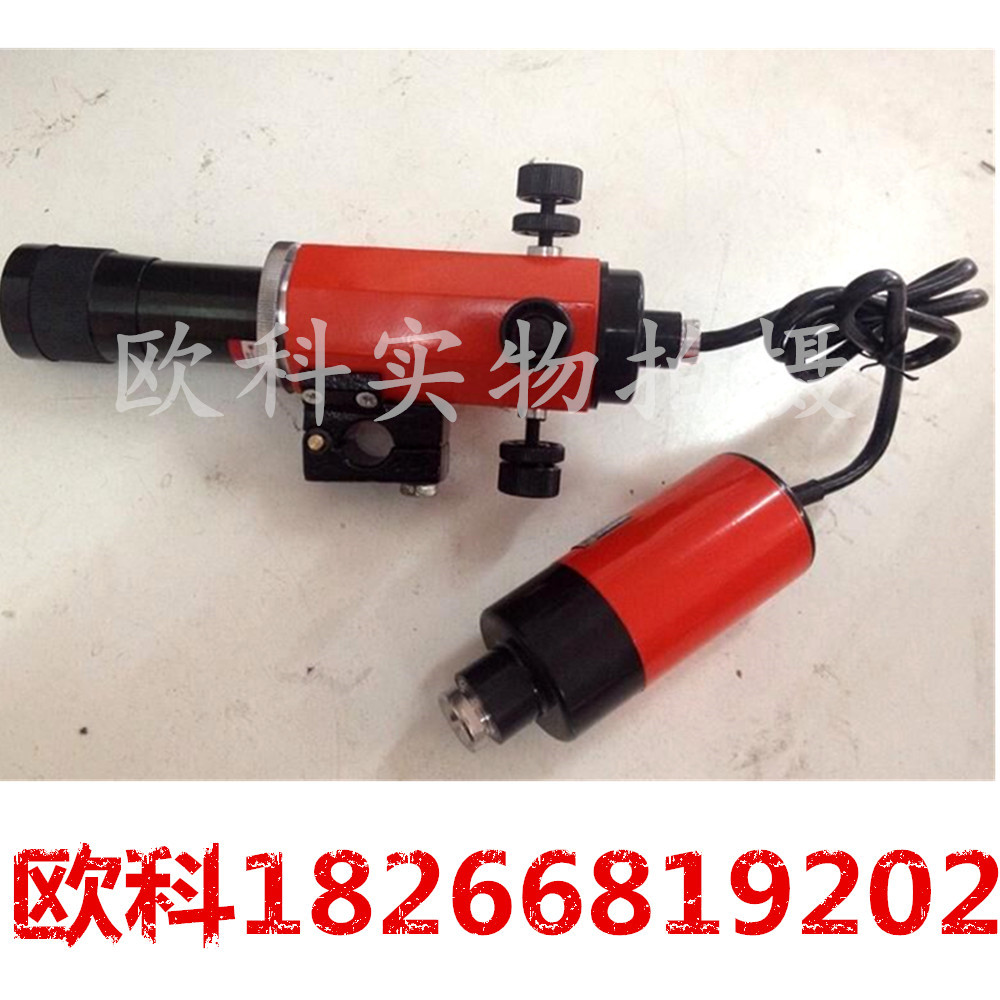

激光指向儀探頭主要由激光管、光學鏡頭、水平及垂直微調機構、安裝桿附件組成，直流電源由本質安全型鎳氫電池組組成。

2、工作原理

指向儀由直流電源驅動低功耗半導體激光器發出激光束，通用光學系統會聚，使其成為準直性良好的激光束，通過調節水平和垂直微調，激光指向儀起到準直指向的作用。

3、主要用途及適用范圍　

指向儀廣泛用于礦山巷道掘進時的指向定位；激光指向儀掘進機推進方向的制導控制；激光指向儀煤礦綜采工作面的定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直，特別適于爆炸性氣體環境的煤礦井下使用。

4供電電源

激光指向儀分為兩種供電方式：1.直流供電2、交流供電

外觀結構及材質

外形尺寸：（ф46×230×110）mm

質量：≤1.63kg

外殼材質：abs工程塑料

超遠射程1500米，激光指向儀斑點小于50毫米，1000米處斑點35毫米無飄移，出廠斑點已校準，用戶無需調整光斑。粗調縱橫向360度旋轉，微調非常細膩。安裝方便快捷，適用于直徑16～24的錨桿，既可單錨桿又可雙錨桿使用。電源交直流兩用，具有軟啟動和各種保護功能，激光指向儀輸入電壓24v～260v范圍內輸出電壓（3±0.05）v，無交流電情況下可直接使用24v以上直流供電。真正做到射程遠、斑點小、亮度高、雙電源、寬電壓、軟啟動、長壽命，外形美觀。國內首創，獨家生產，激光指向儀是目前國內外激光指向儀中的精品（國家專利zl 2008 2 0237518.7）。

主要參數：

激光指向儀有效射程：1500米

斑點直徑：200米處5毫米；400米處15毫米；600米處20毫米；800米處

          30毫米；1000米處35毫米；1200米處40毫米；1500米處50毫米。

激光指向儀激光管功率：15mw

激光波長：635nm 紅光；532nm 綠光；405nm藍光。

粗調：360°任意

微調：≤±4°

使用電壓：交直流輸入24～260v,輸出dc（3±0.05）v

外形尺寸：375×95×120（mm）

整機重量：2.45公斤

適用環境：

大氣壓：86～110kpa

環境溫度：-20～＋40℃

空氣濕度：≤95％

注意事項及重要提示

1.激光指向儀保持鏡頭清潔，停用時及時蓋上鏡頭蓋；鏡頭有灰塵時應用鏡頭刷或吹氣球清潔鏡頭，勿用普通紙張或布擦試；儀器其他部位應定期清除積塵，各調節螺絲及轉動處應定期加注少許潤滑油。

2.激光指向儀應安裝于距掘進工作面不少于50m的地點，以免受振動后產生位移。

3.指向儀不得工作于直接遭受水浸或水淋的場所。

4.指向儀在工作和調試時，激光指向儀應避免激光束直接或經過鏡面反射照射眼睛，以免對眼睛造成傷害!

5.指向儀在爆炸性氣體環境中必須使用配套的直流電源，不得隨意更換其它電源!

6.指向儀配套的直流電源充電器為非防爆結構，激光指向儀不得在爆炸性氣體環境或煤礦井下使用。

7.嚴禁隨意對儀器進行拆卸，激光指向儀儀器出現故障時，可按第六章對儀器進行檢查和維修，或通知廠家維修。

警告：嚴禁在井下充電！

售后服務

對本公司售出的產品一律保證一年保修，三年維修的原則，在保修期內出現的任何質量問題將給予認真負責的處理。歡迎用戶提供寶貴的改進意見。
