美國捷銳gv1系列儀表閥
特點：
1、無旋轉球頭設計。
2、采用優質不銹鋼結構。
3、閥帽定位板為標準配置。
4、最高使用壓力：6000psig。
5、使用溫度范圍：-53°c至232°c。
6、閥座泄漏率：低于0.1 std cm3/min。
7、出廠測試條件：1000psig壓力下空氣進行測試。
8、進口：1/2”npt或3/4”npt外螺紋。
9、出口：3個1/2” fnpt內螺紋接口可用于連接壓力表，排放出口或取樣分析出口，位置可以根據現場情況任意調整。

型號規格：

型號	連接形式		尺寸(in.)
	進氣	出氣	孔徑	a	b	c
ss-gv1st-nt12-fnt8	3/4"npt	1/2" npt(f)	0.157	3.39	2.17	4.33
ss-gv1st-nt8-fnt8	1/2" npt(f)	1/2" npt(f)

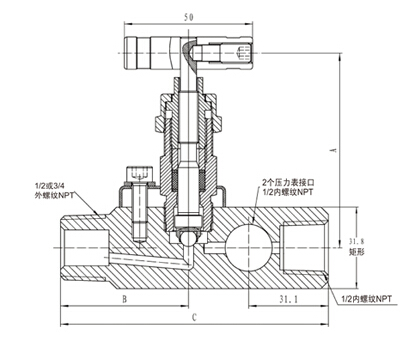

安裝結構圖：

無
