ns-1084型開關量隔離tcp，開關量遠程傳輸,開關量轉串口，485串口采集,開關量轉485采集模塊，遠程i/o數據采集模塊，rs485/rs232轉開關量信號采集控制模塊，開關量轉485，開關量信號，數字量轉485，遠程開關量，分布式i/o數據采集模塊，開關量輸入，開關量輸出，開關量轉網絡，開關量轉網口，開關量遠程聯動控制的“開”與“關”是工業現場設備的最基本和最典型的功能，計算機可以通過對工業現場設備的開關量的采集和控制，從而獲取得到現場設備的運行狀態和設備相關運行參數以及現場設備運轉的控制權限。開關量采集控制模塊采用rs-485總線作為通信線路，采用modbus rtu通用協議，利用crc校驗，開關量模塊能夠實時無差錯的采集和控制工業現場設備的開關量信號。

nd型遠程i/o數據采集模塊，rs485轉開關量信號采集控制模塊產品特點：

rs-485接口帶有3000v光電隔離芯片，600w防雷保護功能，數據通信信號與開關量信號相互隔離，保護系統運行穩定性。

采用modbusrtu協議，通用性好，能夠直接接入基于modbusrtu協議的系統，無需對系統做改動�？蛻艨梢曰�于自己的個性化需求定制相關協議，靈活方便。

采用rs-485通信接口，能夠多個開關量模塊并聯于同一系統，方便靈活配置，可擴展性強。

電源具有防反接功能以及過壓保護功能，保護模塊不因電源問題損壞。

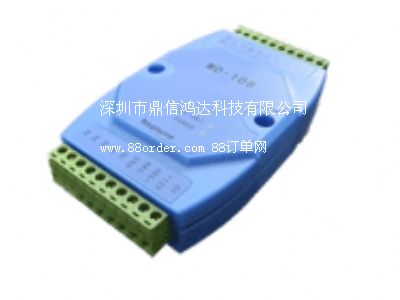

nd-1084型rs485轉開關量信號輸入輸出，開關量信號轉串口模塊，遠程i/o數據采集模塊，開關量采集控制模塊技術參數：

工作環境

    工作溫度 0℃～60℃

    存儲溫度 -20℃～70℃

    相對濕度 5％—95％（無凝露）

接口型式

   干接點 工業接線端子

   rs-485 工業接線端子

通訊參數

   波特率 300～115200bps,默認9600bps，其他波特率可定制

   工作方式 異步通信，支持點對多點通信，支持兩線半雙工

   數據流向 數據流向自動控制，支持數據雙向通信

機械結構

   外觀尺寸 88mm*33mm*17mm

   安裝方式 導軌式安裝

   外殼 塑料外殼

開關量參數

   輸入信號低電平

   輸入信號高電平

負載電壓

   負載電流

   支持協議 modbus rtu

開關量路數



接口保護

   防雷保護 600w防雷保護

   光電隔離 3000v高速光耦

   靜電保護 15kv防靜電保護

   通信距離

   開關量

   rs-485 小于1200米

接口定義

   干接點 in,gnd

   rs-485 485+,485-,gnd

電源

   輸入電壓 9～36vdc直流輸入

   輸入電流 300ma

   額定功率 小于2w
