srm16-12全絕緣充氣柜|sf6充氣式環網柜|六氟化硫柜

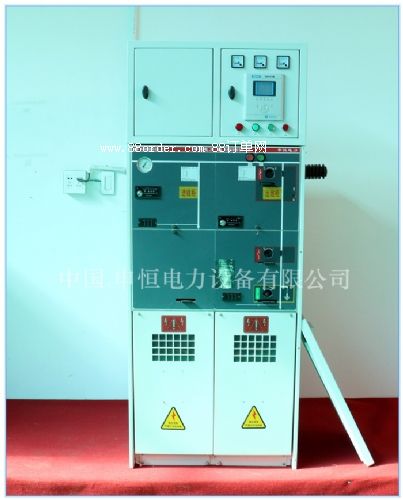

srm6-12/24kv型氣體絕緣緊湊型金屬封閉開關設備(以下簡稱充氣柜) 是中國· 申恒電力設備有限公司引進國外先進技術,采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所，箱式變電站，電纜分支箱的需要，開關柜具有全封閉、免維護、尺寸小、性能優異、安全可靠、長壽命、免維護的特點,深受用戶的歡迎。

★產品特點

（1）模塊化設計，各單元模塊可任意組合和擴展而無需充放氣，便于方案組合及高壓計量的設計，適應范圍廣。sf6全絕緣斷路器進出線柜(真空或sf6滅弧)、負荷開關進出線柜、母聯柜、計量柜、負荷開關一熔斷器組合電器柜，以及tv柜(帶開關或不帶開關)，組合方案可為單單元、兩單元、三單元、四單元等緊湊組合，為sf6全絕緣環網柜或多回路配電柜提供了廣闊的應用前景。

 （2）柜體采用鎧裝結構，母線室與開關室之間，開關室與電纜室之間均有金屬隔板，全絕緣結構的一次部分防護等級可達ip67。

 （3）具有三工位的負荷開關焊接在充sf6氣體的密封不銹鋼殼內，氣密性非常好，用氣量少，可保證30年不漏氣，符合環保的要求，既適合戶內也可在戶外配置金屬或非金屬外殼使用，或放入地下、半地下變電所使用。

 （4）操動機構采用耐腐蝕金屬，轉動部分的軸承均為自潤滑設計，產品不受環境影響，免除定期保養，并與外界連接方便，這樣使操作功小、可靠性高、壽命更長。

 （5）擴展母線采用插拔式硅橡膠連接器，全絕緣和屏蔽，確保導電可靠性，且不受周圍環境影響。組合連接及擴展方便，便于今后用戶或變電所的增容改造。

 （6）采用預制式硅橡膠絕緣的電纜終端在正面插接，免除了負荷開關柜由于體積小、空間窄，帶來的電纜安裝不方便的缺點。檢修時可拆卸、快速恢復、安裝方便；外表面使用新型半導體材料作屏蔽層，運行時外表面接地，不受潮濕、凝露、塵埃、污穢等的影響，安全性更高；免維護；外觀多樣、新穎、美觀，可分支或并聯；具有防洪水功能，可在水下4.5m短時運行。

 （7）為了適應配電網自動化及提高配電可靠性要求，新型多回路配電柜可以根據需要加裝電動機構、tv及配電網控制終端單元等，具備三遙功能。可實現遠方對主元件運行狀態及故障監視、遠方抄表、遠方操作等。

 （8）柜體小型化設計，使用了三工位旋轉式負荷開關，有效地減少零部件數量，實現了機械五防聯鎖。真空斷路器充以sf6氣體絕緣，利用真空滅弧和sf6氣體絕緣的各自優勢，使整體結構更加緊湊；限流熔斷器也向小型化、大容量、高分斷能力、快速熔斷方向發展，兩者結合，使柜體越來越小。

 （9）友好的操作界面，確保操作人員和維護人員的安全。一次線路模擬單線圖和模擬顯示器可以顯示開關內部狀態，使操作簡捷、正確、安全。

   （10）sf6負荷開關一熔斷器組合電器取代斷路器保護1250kva及以下的變壓器是完全可行的，既可對變壓器有一個全面的、合理的保護，又造價合理，保護簡單。同樣的條件下，用戶有能力購買性能檔次更高的免維護產品。所以sf6全絕緣環網柜或多回路配電柜的技術特點是非常明顯的，而且負荷開關廠熔斷器組合電器不失為一種保護配電變壓器的理想產品。

★應用領域:

充氣柜具有結構緊湊、全封閉、全絕緣、長壽命、免維護、占用空間小、安全可靠、不受工作環境影響等優點，廣泛應用于工業及民用電纜環網及供電末端。 特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、小區、高層建筑、高速公路、地鐵、隧道等領域。
